리튬 전동 파레트 트럭 HJ-EPT · HJ-PPT 사용설명서

01안전 먼저 — 이것만은 꼭

사람을 태우지 말 것, 명판의 정격 하중을 넘기지 말 것, 방폭 구역·젖은 바닥·거친 바닥에서 쓰지 말 것, 교육받고 인가된 사람만 운전할 것. 매일 사용 전후에 점검하고, 이상이 있으면 배터리를 분리하고 사용 금지 표시를 붙입니다. 넘어짐의 원인(급선회·경사면·포크 올린 주행·편심 적재·흔들리는 화물)을 알고 피할 것, 전용 교육을 받은 사람만 운전할 것, 0~45°C의 단단하고 평평한 바닥에서만 쓸 것. 인화성 가스·증기·분진이 있는 곳에는 들이지 마십시오 — 이 장비는 방폭 구조가 아닙니다.

이 설명서는 완전전동 파레트 트럭(리튬잭) HJ-EPT15H·HJ-EPT20H와 반전동 파레트 트럭(세미잭) HJ-PPT20H에 적용됩니다. EU 규격에 맞춰 만든 보행식 전동 파레트 트럭으로, 운전자가 장비 옆에서 걸으며 조작합니다. 평탄한 바닥에서 팔레트 화물을 들어 옮기는 장비이며, 바닥이 뚫린 팔레트와 롤 케이지를 들 수 있습니다.

화물을 옮기는 장비이지 사람을 들어 올리는 장비가 아닙니다. 교육을 받고 인가된 사람만 운전할 수 있으며, 조종 핸들의 조작부 또는 무선 리모컨(옵션 사양)으로 조작합니다. 정격 하중은 장비에 붙은 명판에서 확인합니다.

이렇게 쓰는 장비입니다

• 바닥이 뚫린 팔레트에 실린 화물을 들어 올리고 내려놓습니다.
• 팔레트에 실린 화물을 운반합니다.
• 시야가 좋은 통로에서, 장비 관리자의 허가를 받은 곳에서만 씁니다. 작업장 조명이 어두우면 조명을 밝히십시오.
• 정해진 정격 하중 안에서만 씁니다.
• 오르막에서는 화물이 앞에 오게, 내리막에서는 사람이 앞에 오게 하십시오. 오르막에서 옆으로 가로지르거나 비스듬히 주행하지 마십시오.

안전하게 작업하려면 아래 지시를 지키고, 위험한 상황은 신중하게 다루어야 합니다.

아래는 장비에 붙은 경고 라벨에 적힌 수칙입니다. 지키지 않으면 본인이나 주변 사람이 크게 다치거나 목숨을 잃을 수 있습니다.

작업 환경과 넘어짐 방지

안전장치를 다 갖추고 있어도, 조심해서 하지 않으면 장비가 넘어질 수 있는 동작이 있습니다. 넘어지는 주된 원인은 아래와 같습니다.

교육받고 인가된 사람만 운전합니다

• 지게차 면허가 있더라도 이 장비의 전용 교육을 따로 받으십시오. 이 장비에는 그에 맞는 기술이 필요합니다.
• 장비의 기능을 완전히 이해하도록 짜인 전용 교육을 마친 사람만 운전할 수 있습니다.
• 교육하는 사람은 이 장비에 숙달된 사람이어야 하며, 초보 운전자가 충분히 능숙해졌다고 판단될 때까지 일정 기간 함께 작업합니다.
• 운전 기술과 하역 요령의 기본 교육을 철저히 받아야 위험하고 예상치 못한 상황에 제대로 대처할 수 있습니다.

작업 환경

쓸 수 있는 환경

• 주위 온도 0~45°C. 냉동창고에서는 쓰지 마십시오. 냉동창고용 HJ-EPT20H-G만 예외이며, 그 운전 규칙은 "운전 방법"의 냉동창고용 항목을 따릅니다.
• 단단하고 평평하며 날카로운 물체가 없는 바닥에서만 씁니다.
• 먼지가 많은 곳에서는 쓰지 마십시오.
• 물·기름·진흙탕을 건너지 마십시오.
• 비를 맞히지 마십시오. 가랑비에서도 10분 이내로만 씁니다.
• 인화성·폭발성 환경, 산·알칼리 등 부식성 환경에서는 쓰지 마십시오.

02장비 각 부분과 표시

조종 핸들·구동 모터·전원 스위치(비상 차단)·리튬이온 배터리·차체·커버 여섯 부분의 위치, 장비에 붙은 경고 라벨과 사용 주의 띠라벨의 뜻, 명판 항목, 소음 규격입니다. 라벨과 명판은 절대 떼거나 덮지 않습니다. 조종 핸들은 가운데 M 구간에서만 움직이고, 위로 세우거나 아래로 끝까지 내린 B 구간에서는 제동됩니다. 제동은 회생·급제동·역전 세 가지입니다. 핸들 버튼은 표준형과 업그레이드형(옵션)이 다르고, 차체 커버 위의 비상정지 버튼을 누르면 배터리 전원이 끊깁니다.

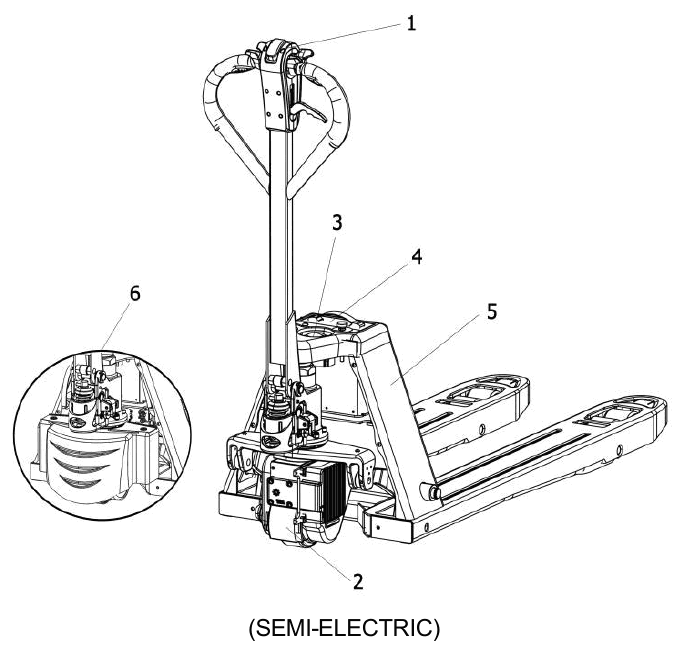

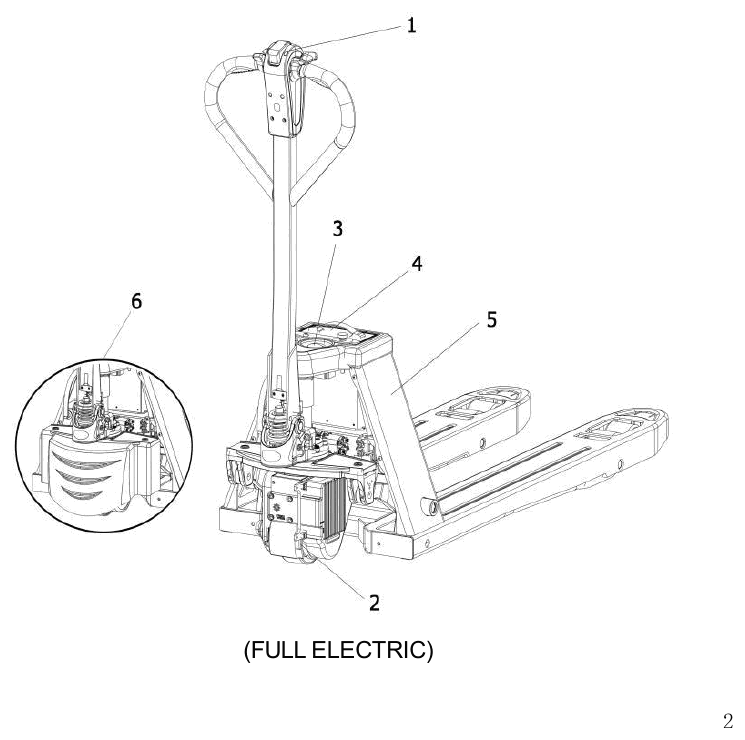

아래 그림은 이 설명서에서 부르는 각 부분의 이름과 위치입니다. 번호는 완전전동과 반전동이 같습니다.

경고 라벨

명판

명판은 완전전동과 반전동에 각각 붙어 있고 항목은 같습니다. CE 마크가 함께 찍혀 있습니다.

EN 규격 — 소음

• 소음 방출: 75 dB(A) 미만 (ISO 4871과 조화된 EN 12053 기준).
• 소음 방출 수준은 표준 절차에 따라 계산한 값으로, 주행·승강·대기 상태의 소음을 모두 반영합니다.
• 소음은 운전자의 귀 위치에서 측정합니다.

조작부와 조종 핸들

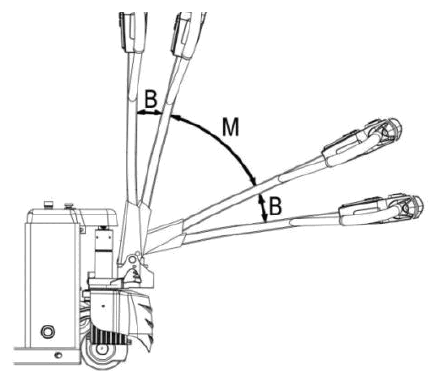

조종 핸들(틸러)의 위치 — M 구간과 B 구간

조종 핸들이 가운데 M 구간에 있을 때만 장비가 움직입니다. B 구간은 핸들을 위로 세웠을 때와 아래로 끝까지 내렸을 때 둘 다입니다. 핸들을 B 구간에 둔 채 주행·올림·내림을 조작하면 장비가 반응하지 않고 화면에 SRO ERR가 표시됩니다.

제동 — 세 가지

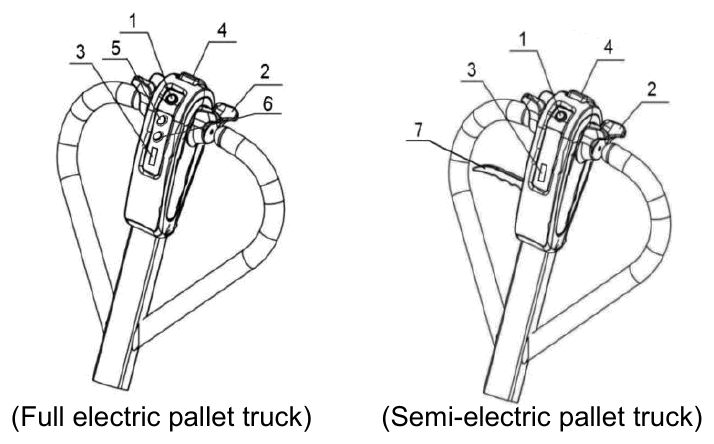

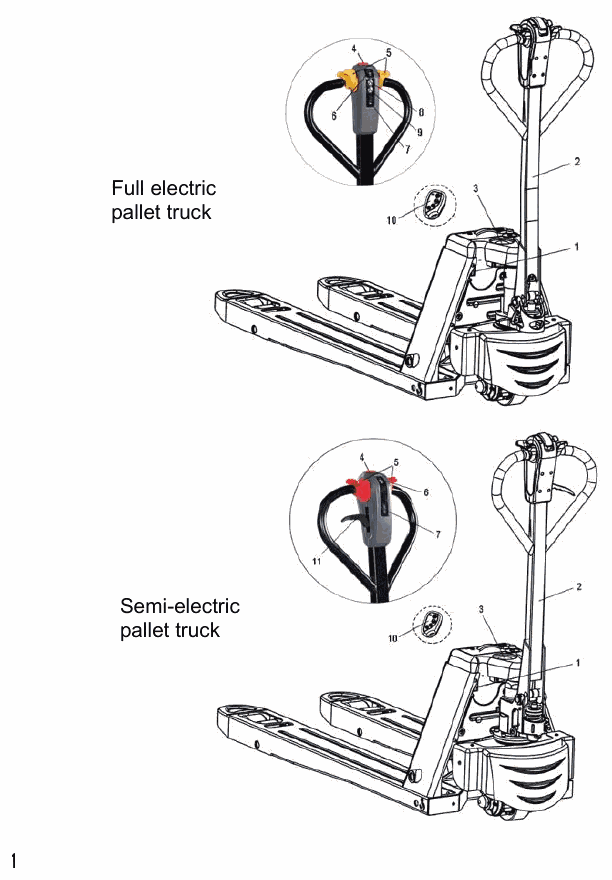

조종 핸들의 버튼 — 표준 핸들

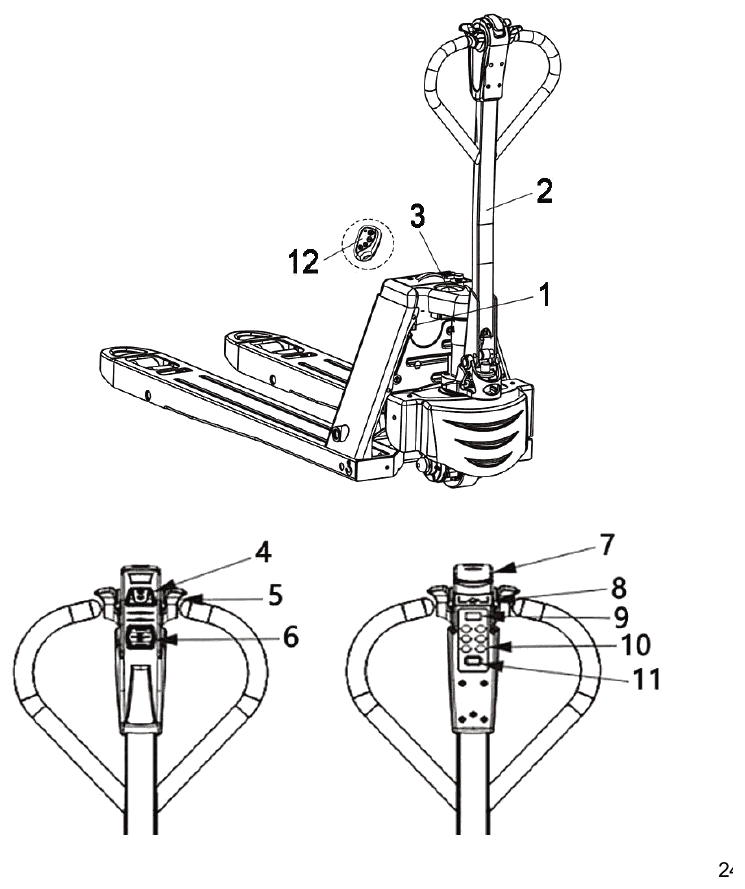

조종 핸들의 버튼 — 업그레이드 핸들 (옵션, 완전전동)

전원 스위치(비상정지 버튼)

차체 커버 위에 있는 버튼입니다. 누르면 배터리 전원이 끊기고 모든 전기 조작이 멈춥니다. 버튼이 눌려 들어가 있으면 전기 계통이 차단된 상태입니다.

03인수 후 첫 사용과 길들이기

운반할 때는 포크를 운반용 팔레트에 끝까지 넣고, 팔레트 없이 들 때는 차체 좌우 인양점에만 겁니다. 인수 후에는 구성품·배터리·승강 동작을 점검하고 틸러 핸들을 단 뒤, 처음 100시간은 정격의 70~80% 하중으로 길들입니다. 오래 세워 둘 때도 1~2개월에 한 번은 충전합니다.

운반과 설치를 시작하기 전에 — 안전하게 쓰려면 아래를 지키고, 위험한 상황은 신중하게 다룹니다.

장비를 운반할 때

• 포장(운반용 팔레트나 나무 상자)은 장비 무게를 견딜 만큼 튼튼하고, 장비가 온전히 들어갈 만큼 커야 합니다.
• 포크가 운반용 팔레트에 끝까지 들어갔는지 확인합니다.
• 팔레트에 올렸으면 이 설명서의 "안전하게 주차하기" 절차대로 주차해 둡니다.
• 운반에 쓰는 장비의 용량이 이 장비와 포장을 합한 무게를 감당하는지 확인합니다.
• 팔레트 없이 들어 올려야 한다면 차체 좌우에 표시된 인양점에만 걸어서 듭니다.

운반 후 사용 준비

운반이 끝난 장비는 제대로 작동하도록 준비를 거쳐야 합니다. 주행은 장착된 배터리로 합니다. 운반 때문에 장비를 분해했다면 희조산업에 재조립 기술 지원을 요청하십시오.

이어서 아래 순서로 점검합니다.

1. 장비에 손상이 없고 빠진 부품이 없는지 살펴봅니다.
2. 배터리를 장착합니다. 이때 전선이 상하지 않게 합니다.
3. 배터리를 충전합니다.
4. 배터리 잔량(표시기)을 확인합니다.
5. 올림·내림 동작을 시험합니다.
6. 조작부와 계기를 전반적으로 점검합니다.

처음 쓰기 전에

납품이나 운반 직후에는 다음 순서로 준비합니다.

1. 장비 구성품이 빠짐없이 갖춰져 있고 상태가 양호한지 확인합니다.
2. 배터리가 장착되어 있지 않으면 장착합니다. 배터리 케이블이 상하지 않게 합니다.
3. 배터리를 충전합니다.
4. 이 설명서의 지시에 따라 시운전합니다.

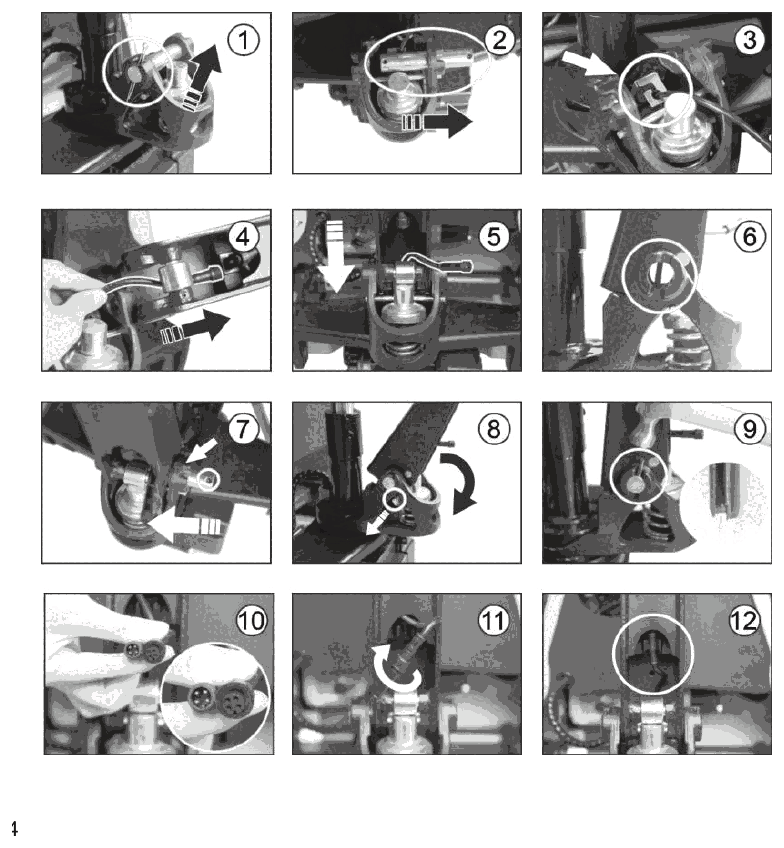

틸러 핸들 설치 — 완전전동 HJ-EPT15H / HJ-EPT20H

1. 핸들 번호와 차체 번호가 서로 맞는지 확인합니다.
2. 배터리를 분리합니다.
3. 핸들 소켓에서 핸들 축(그림 2번)을 뺍니다.
4. 차체 쪽 커넥터를 배선 받침판(그림 5번)과 잠금 구멍에 통과시킵니다.
5. 핸들 어셈블리(그림 1번)를 핸들 소켓에 끼웁니다. 배선이 상하지 않게 조심합니다.
6. 핸들 축을 핸들 어셈블리와 핸들 소켓에 관통시켜 끼우고, 스프링 핀(그림 3번)을 핸들 축 왼쪽에 꽂습니다.
7. 핸들 어셈블리를 아래로 누른 채 스프링 홀더(그림 4번)를 빼냅니다.
8. 핸들 어셈블리에서 나온 배선을 차체 커넥터에 연결하고 잠급니다.
9. 배선을 배선 홀더(그림 6번)에 고정합니다.
10. 배터리를 다시 연결합니다.

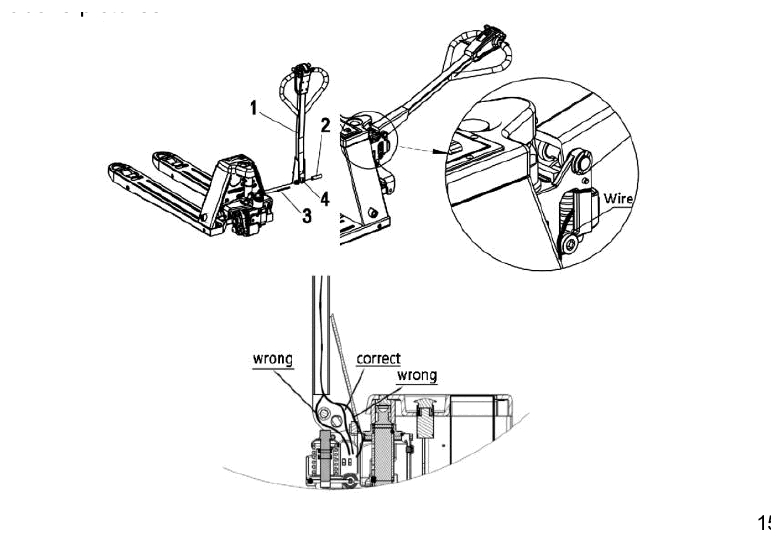

틸러 핸들 설치 — 반전동 HJ-PPT20H

1. 핸들(그림 1번): 핸들 소켓과 실린더의 구멍을 맞춥니다.
2. 핸들 핀(그림 2번): 스프링 핀이 펌프 하우징 양쪽 구멍에 제대로 자리 잡아야 합니다.
3. 체인(그림 4번): 체인을 핸들 핀의 가운데 옆 구멍으로 통과시켜 펌프 하우징에 연결합니다.
4. 위 순서를 마쳤으면 핸들을 가장 아래까지 내린 뒤, 고정용 스프링 핀(그림 3번)을 조심스럽게 빼냅니다. 이것으로 핸들 설치가 끝납니다.

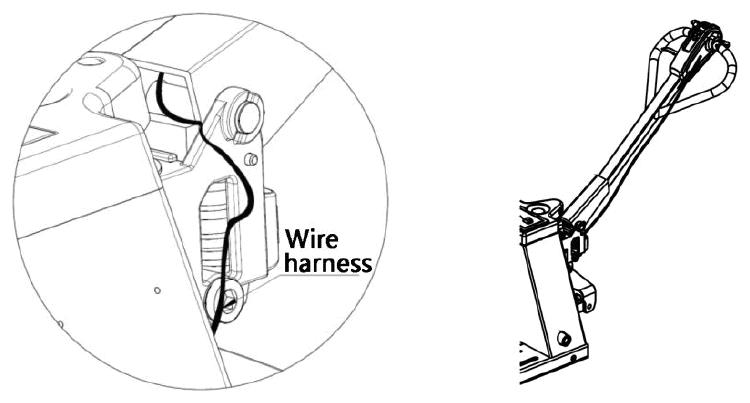

5. 핸들 배선: 배선을 핸들 파이프 안으로 통과시킵니다. 배선을 감는 방법은 그림과 같아야 합니다.

새 장비는 사용 초기, 특히 처음 100시간 동안은 가벼운 하중으로 쓰면서 아래를 지킵니다.

• 새 배터리를 과방전시키지 마십시오.
• 정해진 예방 정비를 빠짐없이 하십시오.
• 급제동·급출발·급선회를 피하십시오.
• 적재 하중을 정격의 70~80%로 제한하십시오.
• 길들이기 기간에는 각 연결부의 체결 부품(볼트·너트)을 자주 점검하고 조이십시오.
• 길들이기 기간이 끝나면 유압유를 교환하십시오.

오래 세워 둘 때와 평소에 지킬 것

• 장비를 세워 두는 기간에도 정기적으로 점검·정비해야 합니다. 예를 들어 배터리는 1~2개월에 한 번 충전합니다.
• 주차 규칙 세 가지 — 경사면에 세우지 않습니다. 포크를 끝까지 내립니다. 비상정지 버튼을 누릅니다.
• 화재 위험이 가장 낮도록 깨끗한 곳에 세워 두십시오.

매번 쓰기 전에

1. 운전 위치에 섭니다.
2. 핸들을 주행 위치에 둡니다.
3. 올림, 조향, 속도, 작동, 경보, 제동을 시험해 모든 기능이 정상인지 확인합니다.

• 작업장에 소화 설비를 갖추십시오. 배터리나 유압 계통을 살펴볼 때 불을 켜서 비추지 마십시오.
• 제동·주행·경보·안전 장치를 정기적으로 점검하고 정상 상태로 유지하십시오.
• 승강 장치를 정기적으로 점검·정비하십시오.
• 유압 계통을 정기적으로 점검·정비하고, 실린더·유압 밸브 등 유압 부품에서 기름이 새지 않는지 확인하십시오.
• 명판과 경고 라벨은 깨끗하고 읽을 수 있게 유지하십시오.
• 임의로 개조하지 마십시오. 희조산업의 동의를 받아 개조했다면 명판과 경고 라벨도 그에 맞게 새로 붙입니다.

04운전 방법

화물은 바닥에서 천천히 싣고 내리며 포크 가운데에 고르게 놓습니다. 표준 핸들과 업그레이드 핸들(옵션)의 조작부와 표시창, 거북이 속도(2km/h)·직립 주행·비밀번호 잠금·자석 키 같은 스마트 기능, 냉동창고용 HJ-EPT20H-G의 운전 규칙(-18°C 이상, 연속 2시간 이내, 창고 안 충전·주차 금지), 리모컨·백레스트·밸런스 휠 옵션을 다룹니다.

승강기(엘리베이터)에 탈 때

• 책임자의 허가 없이 승강기에 들어가지 마십시오.
• 승강기의 적재 한도를 먼저 확인합니다. 장비와 운전자, 화물이 있으면 화물까지 더한 무게를 견뎌야 합니다.
• 천천히 진입합니다.
• 장비가 승강기 한가운데에 수평으로 자리 잡아 균형이 맞은 뒤에만 승강기를 작동합니다.
• 포크나 장비의 다른 부분이 승강기 바깥으로 튀어나오지 않게 합니다.

싣기 전에 지킬 것

바닥에서 화물 들기

1. 들어 올릴 화물과 장비를 일직선으로 맞춥니다.
2. 포크를 화물 아래로 천천히 넣고, 화물이 포크 가운데에 바르게 놓였는지 확인합니다.
3. 포크가 팔레트에 끼워지면 옮길 수 있을 만큼만 살짝 들어 올립니다.

바닥에 화물 내리기

1. 화물을 바닥에 내려놓습니다.
2. 포크를 내립니다.
3. 천천히 움직여 포크를 팔레트에서 빼냅니다.

하중 안정성

화물 위치 잡기

화물의 무게가 포크 위에 고르게 분산되고 균형이 맞아야 선회할 때 화물이 넘어지지 않습니다. 화물은 항상 포크 가운데에 놓으십시오.

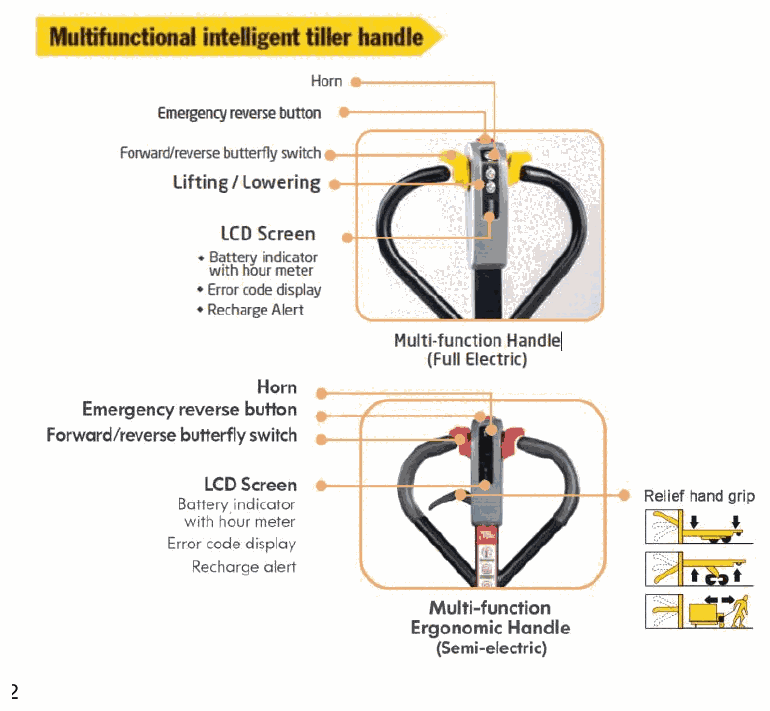

표시창과 조작부 — 표준 핸들

다기능 핸들의 표시창은 오류 코드를 바로 보여 주므로 고장 원인을 빨리 찾을 수 있고 점검 시간이 짧아집니다. 표시창에는 배터리 잔량과 가동시간, 오류 코드, 충전 경고(잔량 부족), 장비 작동 상태가 나옵니다.

스마트 기능 — 표준 핸들

거북이 속도(저속) 설정

• 거북이 속도는 장비를 느리게 움직이게 하는 기능입니다. 보통 최고 속도는 5km/h이고, 거북이 속도가 켜지면 최고 2km/h입니다.
• 켜고 끄기: 경적 버튼을 누른 채로 주행 스위치를 포크 쪽으로 두 번 짧게 누릅니다(누른 채 유지하지 않습니다).

직립 주행 설정

• 직립 주행은 핸들을 완전히 세운 상태에서 주행하는 기능입니다. 좁은 곳에서 장비를 움직일 때 씁니다.
• 켜기: 전원을 끄고 핸들을 완전히 세운 뒤, 비상 후진 버튼을 누른 채로 주행 스위치를 포크 쪽으로 밀어 유지합니다. 이 상태로 전원을 켜면 직립 주행 모드로 시작합니다.
• 직립 주행 모드에서는 최고 속도가 2km/h입니다.

엔지니어링 모드(브레이크 해제 / 정비 모드)

이 장비에는 전자기 브레이크가 있습니다. 전원이 없으면 브레이크가 잠겨 장비가 움직이지 않습니다. 전원이 없는데 정비 장소로 옮겨야 할 때는 브레이크 해제 모드로 들어가 손으로 끌 수 있습니다.

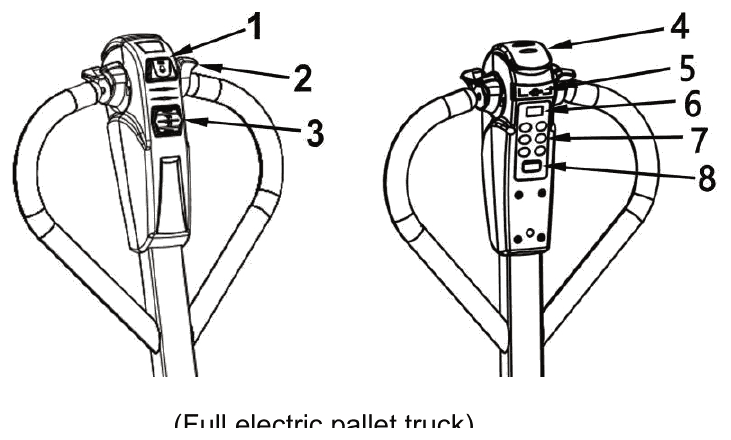

표시창과 조작부 — 업그레이드 핸들(옵션)

스마트 기능 — 업그레이드 핸들

• 거북이 속도(저속) 설정: 보통 최고 속도는 5km/h이고, 거북이 속도가 켜지면 최고 2km/h입니다. 켜고 끄려면 경적 버튼을 누른 채로 주행 노브를 포크 쪽으로 두 번 짧게 누릅니다(누른 채 유지하지 않습니다).
• 직립 주행 설정: 핸들을 완전히 세운 상태에서 주행하는 기능으로, 좁은 곳에서 씁니다. 전원을 끄고 핸들을 완전히 세운 뒤, 비상 후진 키를 누른 채로 주행 노브를 포크 쪽으로 밀어 유지합니다. 이 상태로 전원을 켜면 직립 주행 모드로 시작합니다. 직립 주행 모드의 최고 속도는 2km/h입니다.
• 엔지니어링 모드(브레이크 해제): 표준 핸들과 같습니다. 정비 전용이며 평소 운전에서는 쓰지 마십시오.

자석 스위치(옵션)

• 자석 키 손잡이를 뽑으면 장비가 즉시 꺼집니다.
• 자석 키 손잡이를 꽂으면 장비가 자동으로 켜집니다. 켜진 뒤에는 비밀번호를 다시 입력해야 합니다(초기 비밀번호 1234).

저속(거북이) 버튼으로 주행하기

• 좁은 통로, 사람이 많은 곳, 깨지기 쉬운 화물을 다룰 때처럼 저속이 필요한 곳에서는 거북이 그림이 있는 버튼을 누릅니다.
• 표시창에 거북이 아이콘이 뜨면 저속 기능이 켜진 것이며, 장비는 미리 정해진 저속으로 주행합니다.

저속 버튼을 누른 채 좁은 곳에서 움직이기

좁은 공간에서는 저속 버튼을 계속 누른 채로 주행 노브를 앞이나 뒤로 돌리면 장비가 정상적으로 전진·후진합니다.

비밀번호 잠금

처음 쓸 때

1. 전원을 켠 뒤 비밀번호 버튼(번호 패드)으로 초기 비밀번호 1234를 입력합니다.
2. "I" 버튼을 눌러 확인하면 잠금이 풀리고 장비를 정상적으로 쓸 수 있습니다.

비밀번호 바꾸기

1. 번호 패드의 1, 2, 3 버튼을 동시에 10초 이상 누릅니다.
2. 표시창에 "Input Old Password"가 뜨면 기존 비밀번호(초기값 1234)를 입력하고 왼쪽 아래 "I" 키를 누릅니다.
3. "Input New Pass"가 뜨면 새 비밀번호를 입력하고 "I" 키를 누릅니다.
4. "Re-Input New Password"가 뜨면 새 비밀번호를 한 번 더 입력하고 "I" 키를 누릅니다. 화면이 잠금 해제 완료 화면으로 넘어가면 새 비밀번호가 설정된 것입니다.

비밀번호 초기화

1. 1, 2, 3, 4 버튼을 동시에 30초 이상 누릅니다. 이 동안 화면은 잠금 화면을 계속 표시합니다.
2. 정해진 시간이 지나면 버튼에서 손을 떼고 초기 비밀번호 1234를 입력해 잠금을 풉니다. 초기화하면 비밀번호는 초기값으로 돌아갑니다.

냉동창고용 HJ-EPT20H-G 운전

냉동창고용은 특수 운반 장비입니다. 정해진 대로 쓰고 정기적으로 정비해야 제 성능을 내고 오래 씁니다.

• 냉동창고 전용 오일을 쓰고 정기적으로 점검·교환하십시오.
• 방전된 배터리를 오래 두지 마십시오. 제때 충전합니다.
• 작업 중 갑자기 전원이 꺼지면 바로 냉동창고 밖으로 옮겨 충전하거나 완충된 배터리로 바꾸십시오.
• 냉동창고 안에서 고장 나면 되도록 빨리 밖으로 꺼내 완충 구역이나 정비 구역에서 수리하십시오.
• 냉동창고에 들어가기 전에 유압 동작과 주행 동작을 먼저 해서 각 부품의 온도를 올린 뒤 들어가십시오.
• 창고에서 나온 뒤 장비 표면에 결로가 맺혔으면 닦아 말리거나 결로가 마를 때까지 기다린 뒤 다시 들어가십시오.
• 베어링·휠 프레임·조향 관절 등은 최소 월 1회 이물을 닦아 내고 윤활유를 바르십시오.

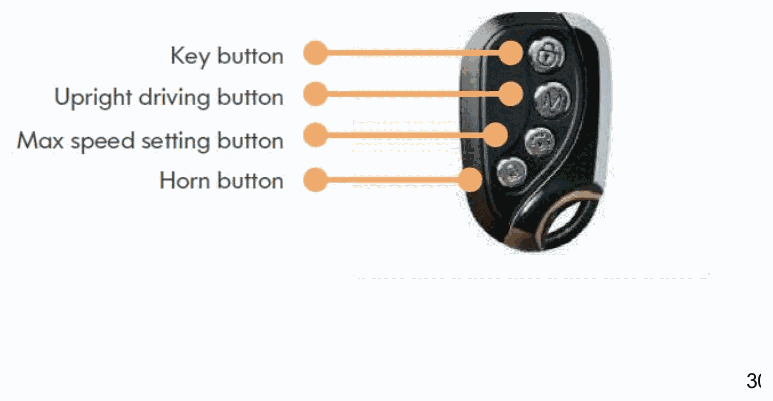

옵션 — 지능형 리모컨 키

• 리모컨(옵션)으로 장비의 일부 기능을 손에 들고 조작할 수 있습니다. 무선(RF) 방식이며 L828(12V/27A) 일회용 알칼리 전지를 씁니다. 리모컨은 각 장비에 하나씩 짝지어져 있어 다른 장비에는 쓸 수 없습니다.
• 리모컨은 장비에서 2m 안에서 씁니다. 리모컨의 기능 버튼을 눌러 아래 표의 기능을 씁니다.
• 리모컨의 LED가 흐리거나 꺼져 있거나 버튼이 듣지 않으면 리모컨 전지를 바꾸십시오. 그래도 안 되면 리모컨이 고장 난 것이니 교체합니다.

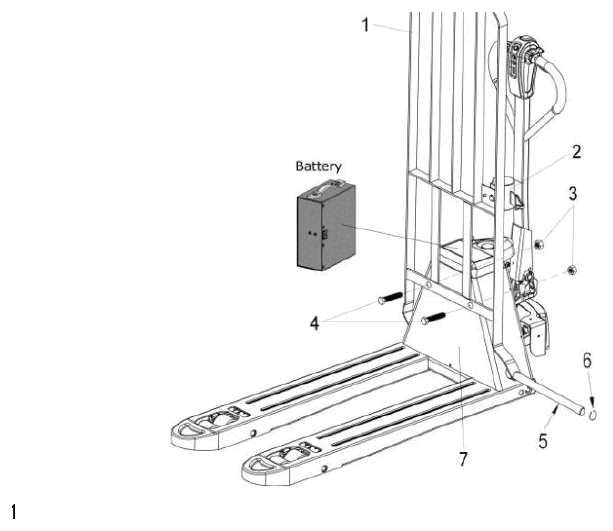

옵션 — 백레스트

화물을 높이 쌓았을 때 백레스트가 화물이 넘어오는 것을 막아 운전자를 보호합니다.

1. 백레스트(1)를 장비 앞에 놓습니다.
2. 긴 축(5)을 뽑아 백레스트 양쪽 지지 다리 아래의 둥근 구멍에 통과시켜 백레스트를 장비 양쪽에 걸고, 스냅 스프링 2개(6)로 고정합니다.
3. 배터리를 빼고, 볼트 2개(4)와 너트 2개(3)로 백레스트를 장비에 고정합니다.
4. 배터리를 다시 넣고 텐셔너(2)를 답니다.

옵션 — 밸런스 휠

밸런스 휠을 달면 주행이 더 안정됩니다.

1. 준비: 밸런스 휠, 고정 볼트, 공구(13mm 소켓 렌치 또는 13mm 소켓을 끼운 전동 드릴, 망치, 펀치)를 챙깁니다.
2. 분해: 옆면 볼트 3개를 풀고 플라스틱 뒤 커버를 뗍니다.
3. 축 교체: 짧은 축의 스프링 핀을 빼고, 짧은 축을 긴 축으로 바꾼 뒤 스프링 핀으로 고정합니다.
4. 커버 재조립: 커버의 축 구멍을 긴 축에 맞춰 장비에 끼우고 위쪽 좌우 볼트를 조입니다.
5. 휠 장착: 밸런스 휠을 긴 축에 끼우고, 커버를 통해 브래킷에 새 M8×25 볼트 2개씩으로 고정합니다.

05배터리 충전과 관리

리튬이온 배터리(DC 48V, 10Ah 또는 15Ah)는 0°C 아래에서 절대 충전하지 않고, 전원을 끄고 비상 스위치를 누른 뒤 정품 충전기로만 충전합니다. 완충까지 약 5시간(10Ah, 2A 충전기) 또는 약 3시간(15Ah, 5A 충전기)이며, 오래 둘 때는 3개월마다 잔량 30~50%로 충전합니다.

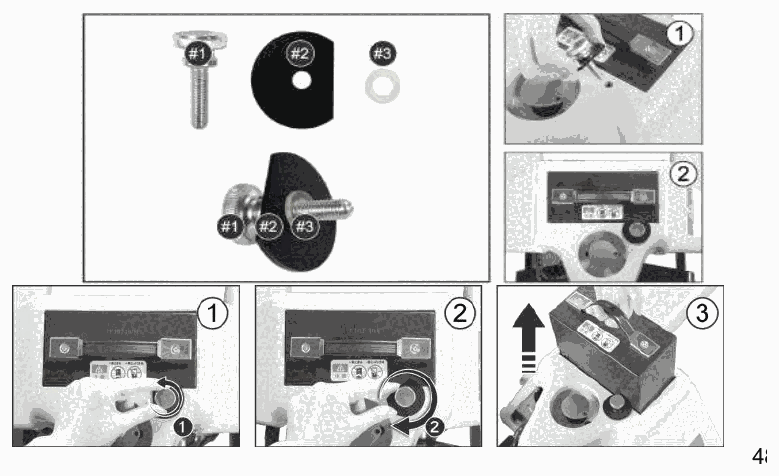

배터리 장착과 분리

1. 설명서 봉투에 든 나사(1), 블록(2), 와셔(3)를 꺼내 그림처럼 하나로 조립합니다.
2. 장착 구멍에 맞춘 뒤 나사를 조입니다.
3. 배터리를 넣고, 이탈 방지 스토퍼를 배터리 쪽으로 돌려 붙인 다음 나사를 조입니다.
4. 분리할 때는 나사를 풀고 스토퍼를 반대쪽으로 돌린 뒤, 배터리를 수직으로 들어 올려 빼냅니다.

온도 — 어디까지 쓰고 어디서 충전하는가

충전 환경

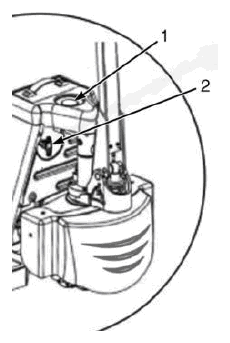

충전 순서

1. 장비를 충전 장소로 옮깁니다.
2. 장비 전원을 끄고 비상 스위치(1)를 누릅니다.
3. 배터리 커넥터(2)를 분리합니다.
4. 충전기를 배터리 커넥터에 연결하고, 배터리와 충전기 설명서에 따라 충전을 시작합니다.

충전 시간

보관

• 상온에서 잔량 30~50%로 충전해 보관합니다.
• 장비나 배터리를 오래 두는 동안에는 과방전을 막기 위해 3개월마다 잔량 30~50%까지 충전합니다.
• 규격에 맞지 않는 장비로 충전하거나 방전시키지 말고, 지침대로 하십시오.
• 제조사나 종류·모델이 다른 배터리를 섞어 쓰지 마십시오. 새 배터리와 오래된 배터리도 섞지 마십시오.

06표시창 오류 코드

제어기가 이상을 감지하면 조종 핸들 표시창에 ERR와 숫자가 뜹니다(예: ERR 27 = 브레이크 이상). 코드별 뜻을 표로 정리했습니다. 눈에 띄는 손상이 없으면 비상정지 스위치로 한 번 다시 켜 보고, 그래도 같은 코드가 뜨면 코드를 적어 A/S에 알려 주십시오.

제어기가 이상을 감지하면 조종 핸들의 표시창에 ERR와 숫자가 함께 표시됩니다(예: ERR 27). 표준 핸들은 조작부 아래 작은 표시창에, 업그레이드 핸들(옵션)은 LCD 화면에 뜨며, LCD 화면에는 짧은 영문 안내(예: Check brakes)도 같이 나옵니다. 완전전동(HJ-EPT15H·HJ-EPT20H)과 반전동(HJ-PPT20H) 모두 같습니다.

07점검과 이상 증상

포크가 안 올라가면 배터리 잔량과 하중부터, 코드가 뜨면 핸들 위치·과열·배터리 전압·눌린 스위치부터 봅니다. 전원 불량, 승강 속도 불균일, 이상 소음, 오일 누유는 전기·유압 점검이 필요하므로 사용을 멈추고 A/S에 문의합니다.

이상이 생기면 아래에서 스스로 확인할 수 있는 것을 먼저 봅니다. 그래도 그대로이거나 여기에 없는 증상이면 사용을 멈추고 A/S에 문의하십시오.

아래 증상은 전기·유압 계통 점검이 필요합니다. 사용을 멈추고 A/S에 문의하십시오.

• 전원이 들어오지 않음 — 배선 단자가 풀렸거나 스위치 접촉이 나쁜 경우입니다.
• 포크가 올라가는 속도가 고르지 않음 — 유압 실린더에 공기가 찬 경우로, 공기 빼기 작업이 필요합니다.
• 배터리와 하중을 확인해도 포크가 올라가지 않음 — 유압유 부족, 오일 누유, 리프트 리미트 스위치 이상이 원인일 수 있습니다.
• 올릴 때 평소와 다른 소리가 남 — 유압 장치 고정이 풀렸거나 유압 모터·기어 펌프 이상입니다.
• 위 표에 없는 코드가 뜨거나, 확인한 뒤에도 같은 코드가 반복해서 뜸.

08사양

완전전동 HJ-EPT15H(1,500kg)·HJ-EPT20H(2,000kg), 반전동 HJ-PPT20H(2,000kg). 하중중심 600mm, 48V 리튬이온 배터리, 주행 4.0/4.5km/h, 등판 6%/20%, 배터리 포함 자중 116.5~125.5kg. 실제 값은 장비에 붙은 명판을 따릅니다.

치수도와 사양표에 장비의 데이터가 있습니다. 무게·치수·동작 범위를 알아야 잘못된 사용으로 생기는 위험을 피할 수 있습니다.

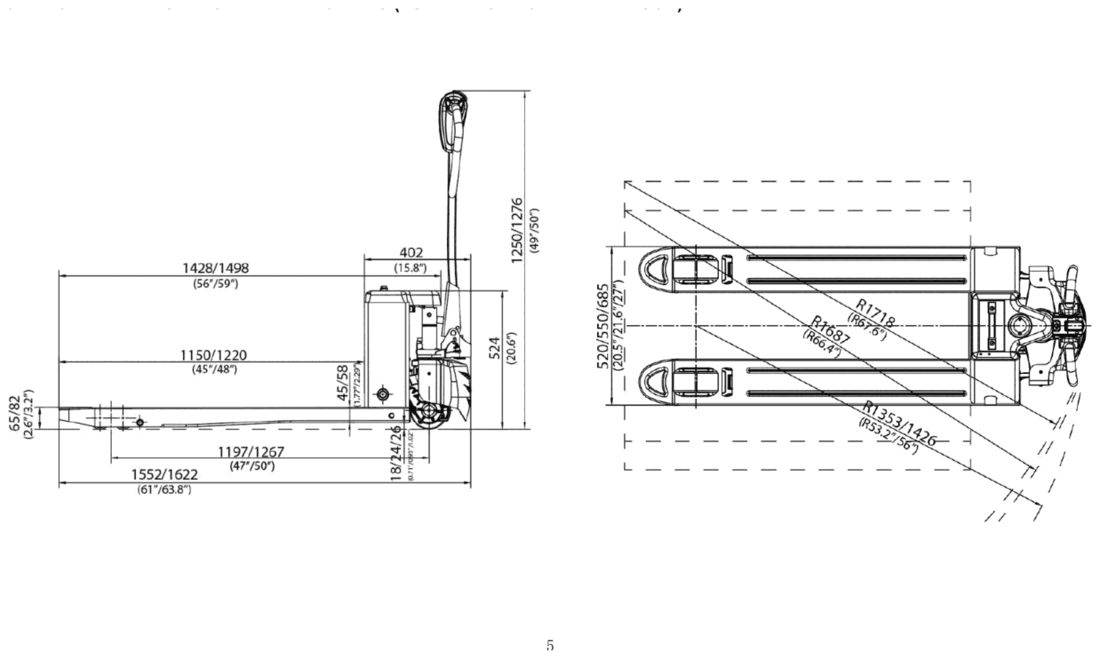

치수도 — 완전전동 HJ-EPT15H · HJ-EPT20H

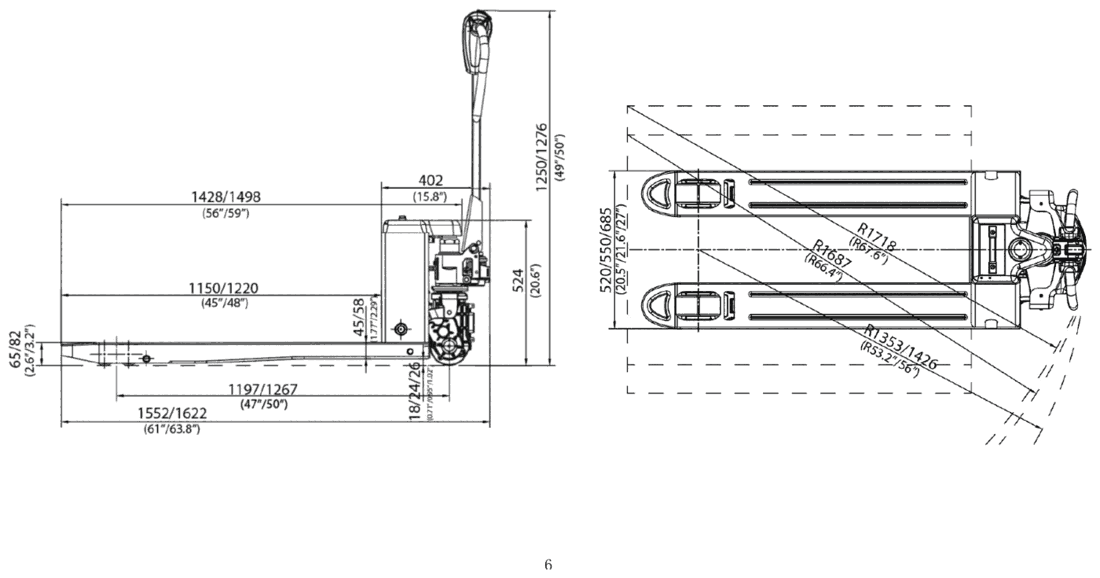

치수도 — 반전동 HJ-PPT20H

냉동창고용 HJ-EPT20H-G는 HJ-EPT20H를, 저상형은 같은 하중의 완전전동 모델을 기준으로 아래 값만 다릅니다.
