수동 파레트 트럭 사용설명서 (핸드잭 공통)

01안전 먼저 — 이것만은 꼭

정격 하중을 넘기지 말 것, 화물 아래·옆에 서지 말 것, 경사면에 세우지 말 것, 세울 때는 포크를 가장 낮게 내릴 것. 이 네 가지만 지켜도 사고 대부분이 없어집니다.

02어디에 쓰는 장비인가

파레트에 실린 화물을 평평하고 단단한 바닥에서 옮기고 쌓는 장비입니다. 경사면·부식 환경·어두운 곳에서는 쓰지 않습니다.

이 장비는 아래 조건에서 사용하도록 만들어졌습니다.

• 파레트에 실린 화물을 옮기고 쌓는 작업
• 평평하고 단단한 바닥 (콘크리트·아스팔트 등)
• 조도 50Lux 이상의 밝기가 확보된 곳
• 부식성 물질이 없는 환경

03사용 전 조립 — 핸들 달기

장비는 핸들이 분리된 채로 배송됩니다. 핸들을 본체에 끼우고 핀으로 고정한 뒤, 체인 끝의 볼트 머리를 캠 홈에 걸면 조립이 끝납니다.

1. 핸들을 본체의 결합부에 끼웁니다.
2. 체인을 핸들 핀의 구멍으로 통과시킵니다.
3. 핸들 핀을 끼워 핸들을 고정합니다.
4. 스프링 핀(또는 볼트)으로 핸들 핀이 빠지지 않게 잠급니다.
5. 지렛대로 캠을 살짝 들어 올린 뒤, 체인 끝에 달린 볼트 머리를 캠의 홈에 걸어 넣습니다.
6. 핸들을 위아래로 움직여 체인이 제대로 걸렸는지 확인합니다.

04올리고 내리고 옮기기

핸들의 레버를 올림·중립·내림 세 위치로 바꿔 씁니다. 올림에서 핸들을 위아래로 펌프질하면 포크가 올라가고, 중립에서는 그대로 있고, 내림에서 내려갑니다.

레버 위치와 하는 일

화물 싣고 옮기기

1. 조립 후 처음 쓸 때는 화물 없이 몇 번 올리고 내려 정상 동작을 확인합니다.
2. 포크를 파레트 구멍에 끝까지 깊이 넣습니다.
3. 레버를 올림에 두고 핸들을 펌프질해 화물을 바닥에서 띄웁니다.
4. 레버를 중립에 두고 옮깁니다. 포크는 바닥에서 최소한만 띄웁니다.
5. 내려놓을 자리에서 레버를 내림으로 당겨 천천히 내려놓습니다.
6. 포크를 빼내고, 세워둘 때는 포크를 가장 낮게 내려둡니다.

05자주 있는 증상

포크가 안 올라감, 저절로 내려옴, 기름이 샘 — 이 세 가지가 대부분입니다. 고객께서 먼저 확인하실 것과, 그래도 안 될 때 어떻게 하실지를 정리했습니다.

06오래 쓰는 법

매일 눈으로 확인할 것과, 주기적으로 봐야 할 것을 정리했습니다.

쓰기 전에 눈으로 확인

• 포크가 휘거나 금이 간 곳은 없는지
• 바퀴에 이물질이 감기지 않았는지, 심하게 닳지 않았는지
• 기름이 새는 흔적이 바닥에 없는지
• 핸들과 체인이 제대로 연결돼 있는지
• 경고 라벨과 명판이 붙어 있고 읽을 수 있는지

주기적으로

• 바퀴 축과 회전부에 그리스를 주기적으로 넣어 주십시오.
• 먼지가 많은 곳에서 쓰신다면 바퀴에 감긴 끈·비닐을 자주 제거해 주십시오.
• 보관할 때는 포크를 가장 낮게 내리고, 비를 맞지 않는 곳에 두십시오.

07보증과 A/S

무상 보증은 납품일로부터 1년입니다. 접수는 온라인이나 전화로 받습니다.

08주요 사양

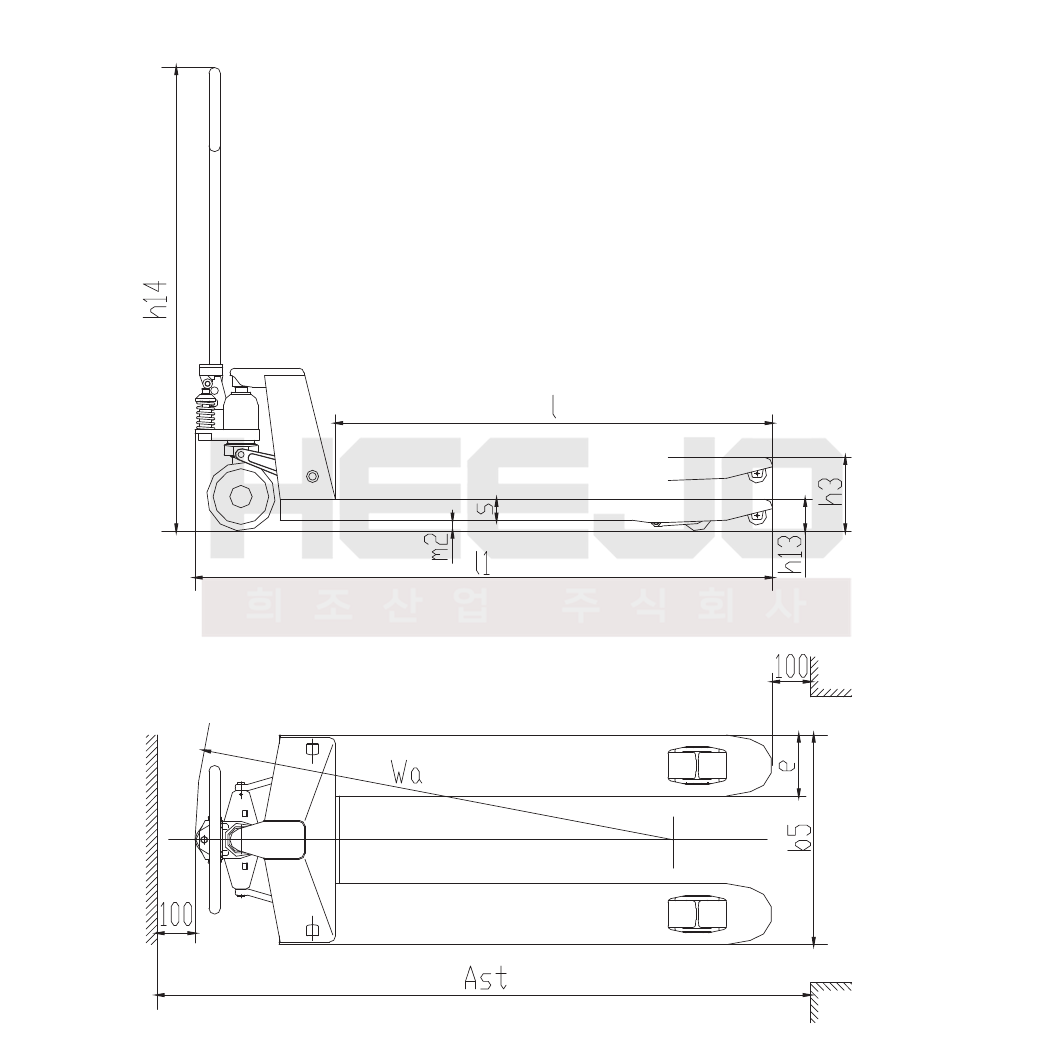

계열별 적재 하중·포크 치수·전장·회전 반경입니다. 치수 기호는 아래 도면과 같습니다.
